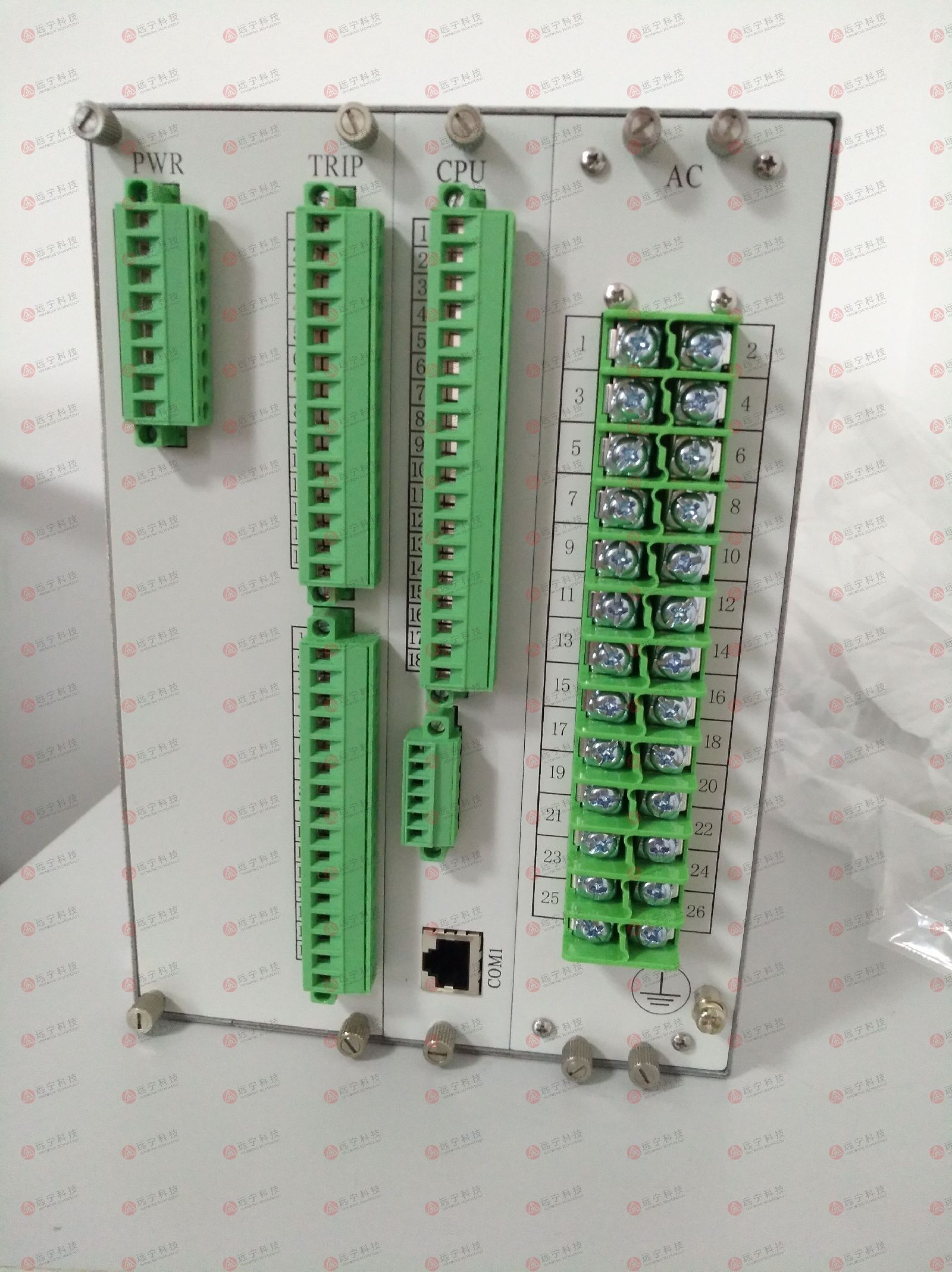

国电南自PST-645U变压器保护测控装置

　　PST 645U变压器保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地中站用变或接地变。即可组屏安装，也可就地安装。

　　1.1 保护功能配置

　　1) 三段复合电压闭锁过流保护（III 段可设置为反时限）

　　2) 高压侧三段零序过流保护（III 段告警/跳闸可选）

　　3) 低压侧三段零序过流保护（III 段可设置为反时限）

　　4) 过负荷（报警/跳闸可选）

　　5) 零序过压保护(告警/跳闸可选)

　　6) 低电压保护

　　7) 手合加速保护

　　8) 4 路非电量保护

　　1.2 测控功能配置

　　1) 22 路外部开关量输入遥信采集；

　　2) 断路器位置、手动分闸及事故遥信；

　　3) 正常断路器分合；

　　4) 2 路脉冲输入、电度量累计；

　　5) GPS 对时输入（分秒自适应）。

　　技术参数

　　1电压 1.0V～150.0V

　　2相电流 0.04IN～20IN

　　3零序电流 0.04A～12A

　　4电压元件≤±2.5%整定值或±0.005UN

　　5电流元件≤±2.5%整定值或±0.01IN

　　6时间元件:定时限≤±1％整定值＋40ms

　　过负荷元件

　　过负荷元件监视三相的电流，其动作条件为：

　　MAX (I?)>Ifh，其中 Ifh为过负荷电流定值。

　　可通过相应控制字设置为告警或跳闸。

　　3.3 零序过流保护

　　装置提供高低压侧各三段零序过流保护，其中高压侧零序Ⅲ段可通过控制字设置为告警，当高压

　　侧零序电流用作跳闸或告警时，零序电流可以由运行参数中的控制字一的 KG1.7 位选择零序电流由外部专

　　用的零序 CT 引入，或者由软件自产生成，装置默认为高压侧零序电流外接。

　　低压侧零序Ⅲ段保护可通过控制字设置为反时限保护，零序保护反时限特性同相间电流反时限元件。

　　3.4 零序过压保护

　　在满足下列条件时，零序过电压元件动作：

　　1) 零序电压**零序过压整定值；

　　2) 断路器在合位（TWJ=0）；

　　3) 延时时间到。

　　可通过相应控制字设置为告警或跳闸，当零序过压选择为告警时，装置采用自产 3U0 零序电压进行判别。

　　3.5 低电压保护

　　当系统电压**整定电压时，判定是否切除负荷。

　　低压元件的判据为：

　　1) 三个相间电压均**低电压定值；

　　2) 三相电流均小于某一整定值。

　　3) 断路器在合位（HWJ=1，TWJ=0）；

　　4) 延时时间到。

　　3.6 加速功能

　　本装置设置有手合后加速功能，由软压板投退，启动条件为：

　　1) 断路器在分闸位置的时间*过 30s；

　　2) 断路器由分闸变为合闸，加速允许时间展宽 3s；

　　装置设置了独立的电流加速段电流定值及相应的时间定值。

　　3.7 非电量保护

　　装置提供四路非电量保护开入，可由软压板选择跳闸或告警。当软压板投入时，非电量动作于跳

　　闸；当软压板退出时，非电量只发信号。

　　为灵活起见，装置面板的信号灯仅示以非电量 1、非电量 2、非电量 3、非电量 4 共四种信号。各非

　　电量的具体意义，应根据各工程的具体端子接入情况而定。一般情况下，默认非电量 1 为重瓦斯输入端，

　　非电量 2 为轻瓦斯输入端，非电量 3 为压力释放输入端，非电量 4 为油温高输入端。
